กล่องไฟ แสงจากภายใน
9 กล่องแยกชิ้น ภาพเมนูสว่างสม่ำเสมอและเปลี่ยนเฉพาะรายการได้ ตัวกล่องลึกประมาณ 18 ซม.
- ขนาดต่อกล่อง
- 1.25 × 2.00 m
- กำลังไฟสมมติของชุดเมนู
- ≈ 783 W AC
BANGKOK · SUKHUMVIT 15
Seafood 150 ซม.
บนโมเดลร้าน V8
ป้ายรูปปูขนาดใหม่ พร้อมเมนูอาหาร 9 รายการ
คงป้าย SPA เดิม และดูภาพกลางวัน–กลางคืนในโมเดลเดียวกัน
V8 · Seafood 150 ซม. พร้อมแสงอุ่นภายในร้าน
09 เมนูเด่นพร้อมราคา02 ทางเลือกวัสดุป้ายV8 ป้ายทั้งหมดในโมเดลเดียว

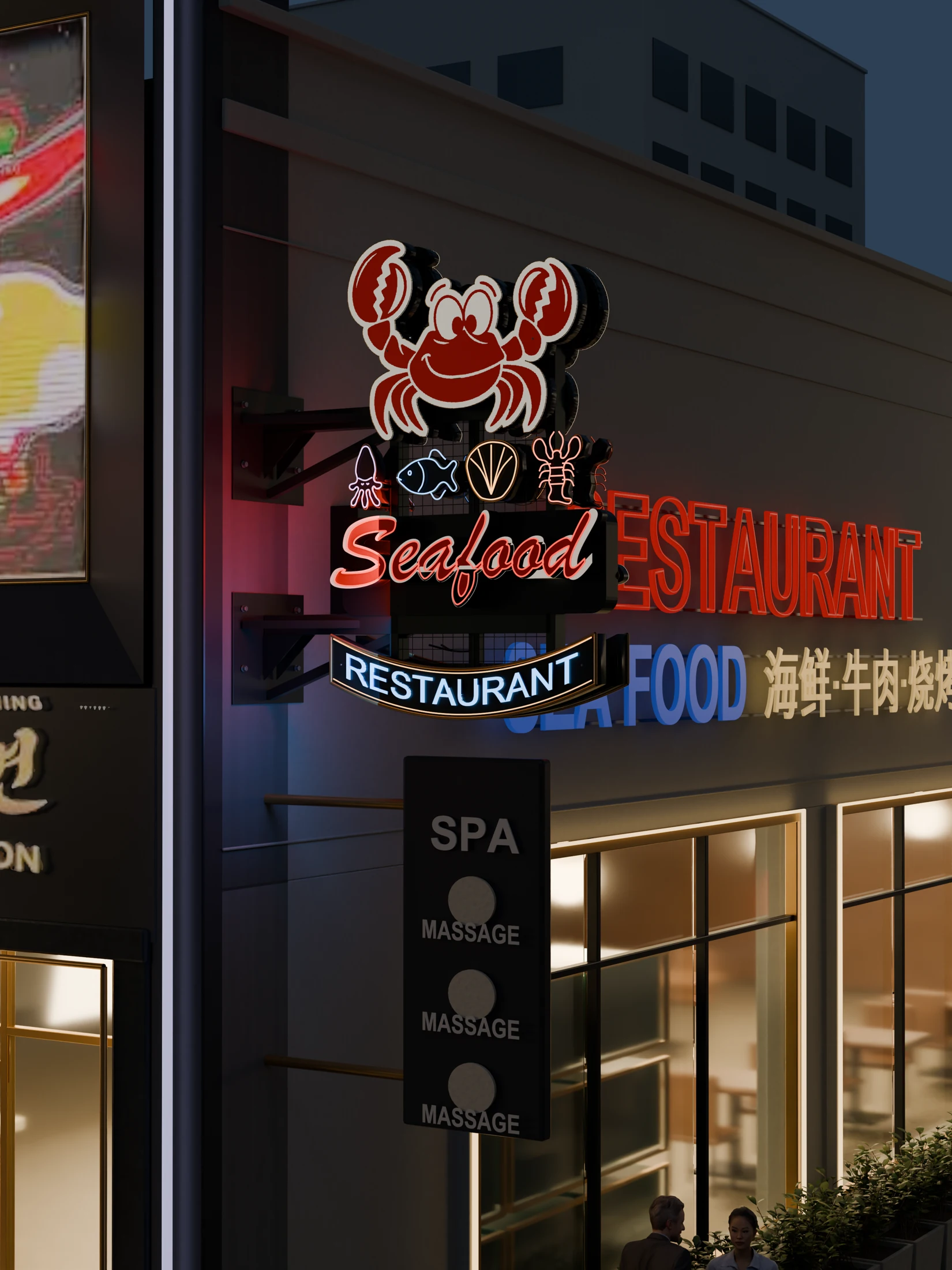

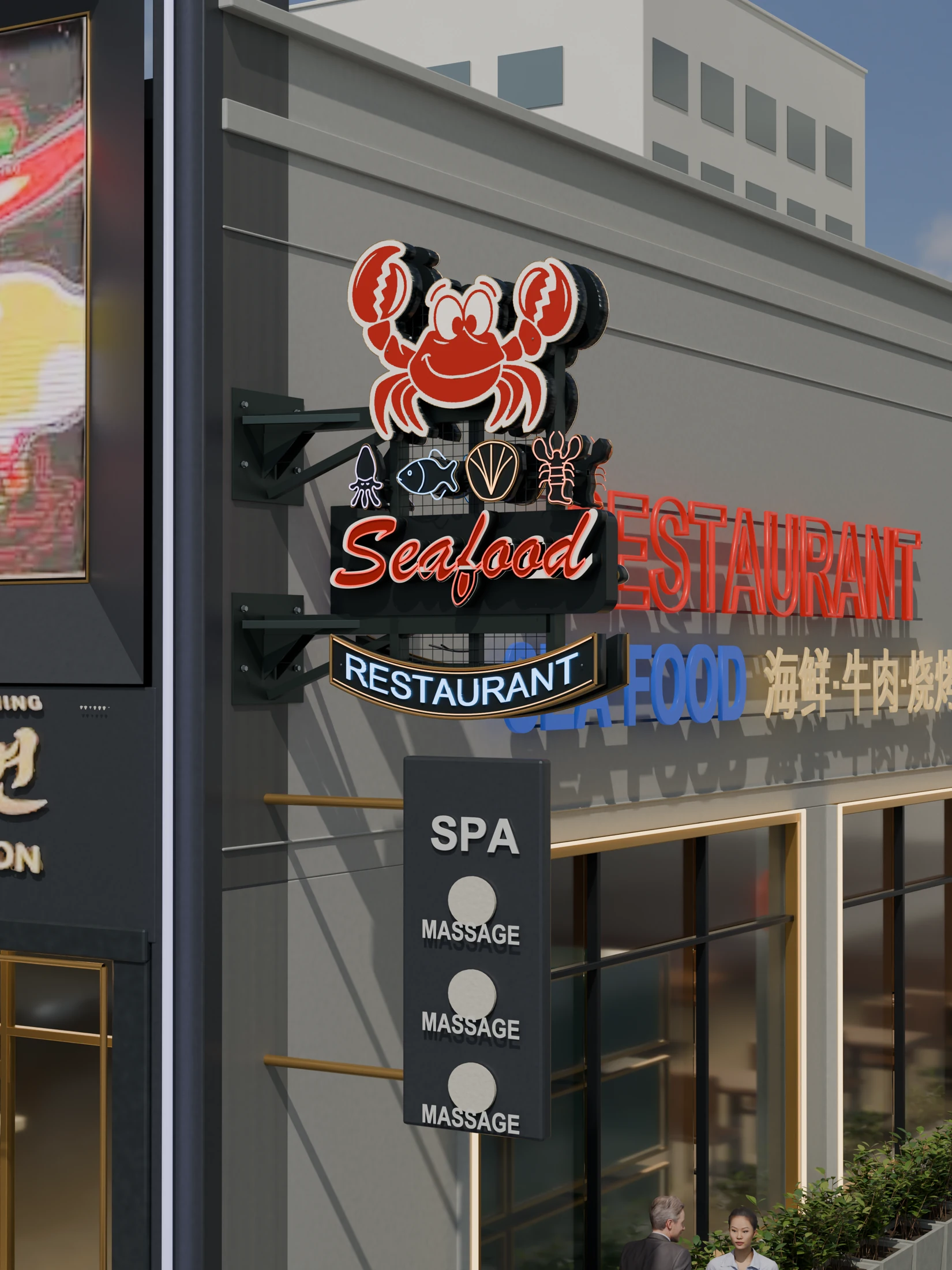

V8 / APPROVED ARRANGEMENT
Seafood กว้าง 150 ซม.
เหนือป้าย SPA เดิม
ปรับเฉพาะชุดป้ายปู + Seafood + Restaurant เป็นกว้าง 1.50 ม. สูงประมาณ 2.33 ม. ป้าย SPA เป็นของเดิม ไม่รวมในงานผลิต
ขนาดใหม่ · คงตำแหน่งเดิม
Seafood 150 ซม. / SPA เดิม
- ป้ายรูปปู · กว้าง × สูง
- 1.50 × 2.33 m
- ความสูง SPA เดิม (ไม่ผลิตใหม่)
- ≈ 1.80 m
- ช่องว่างระหว่างป้าย
- ≈ 0.18 m
- ขอบล่าง SPA จากทางเท้า
- ≈ 2.72 m

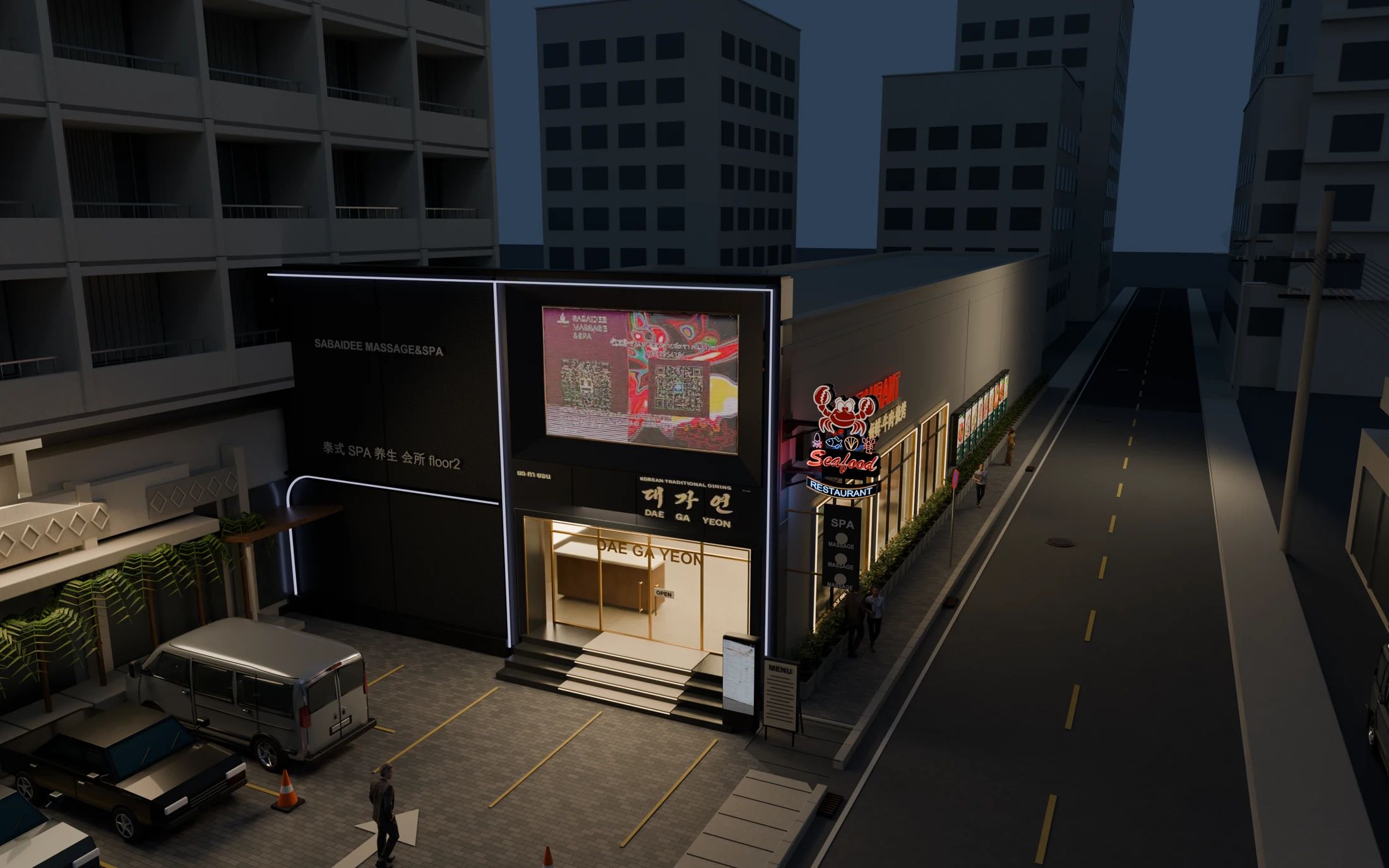

โมเดล V8 รวมป้าย Seafood ขนาดใหม่ เมนู A / B และแสงกลางวัน / กลางคืน โดยไม่แก้ SPA เดิม
ขนาด Seafood เป็นกรอบออกแบบ 1,500 × 2,333 มม. ระยะอาคารและระดับติดตั้งต้องวัดยืนยันหน้างานก่อนผลิตและติดตั้ง
ดูป้ายเมนูในอาคารเดียวกัน ↓01 / MATERIAL & LIGHT

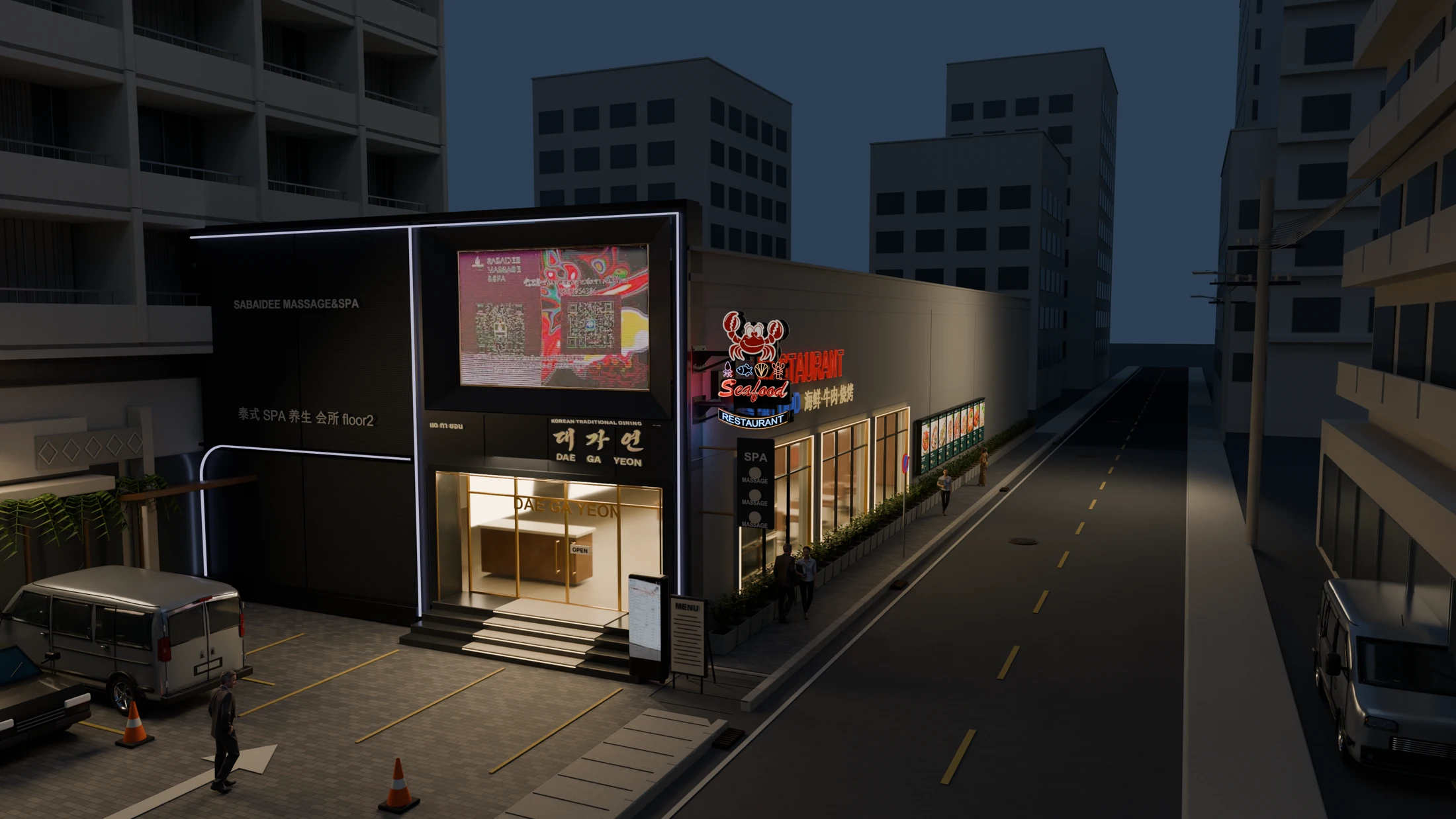

ป้ายเมนู 9 รายการ บนโมเดล V8
เปรียบเทียบกล่องไฟกับไวนิลจากมุมเดียวกัน พร้อมป้าย Seafood 150 ซม. และ SPA เดิม
ไวนิล แสงส่องจากด้านบน
3 เฟรม เฟรมละ 3 เมนู เปลี่ยนภาพเป็นชุด ใช้โคม 9 จุด ต้องปรับมุมโคมให้ทั่วถึงและลดแสงแยงตา
- ขนาดต่อเฟรม
- 4.05 × 2.00 m
- กำลังไฟสมมติของชุดเมนู
- ≈ 180 W AC
กำลังไฟ A / B เป็นค่าของป้ายเมนูเท่านั้น ไม่รวมป้ายรูปปู SPA และไฟอาคาร
02 / WALK AROUND
ทุกมุมมองจากโมเดล V8
ภาพทั้งหมดเรนเดอร์จากขนาดป้าย Seafood 150 ซม. ทั้งอาคาร รายละเอียดป้าย และเมนู กลางวัน–กลางคืน
โหลดภาพไม่สำเร็จ กรุณาลองรีเฟรชหน้าเว็บ

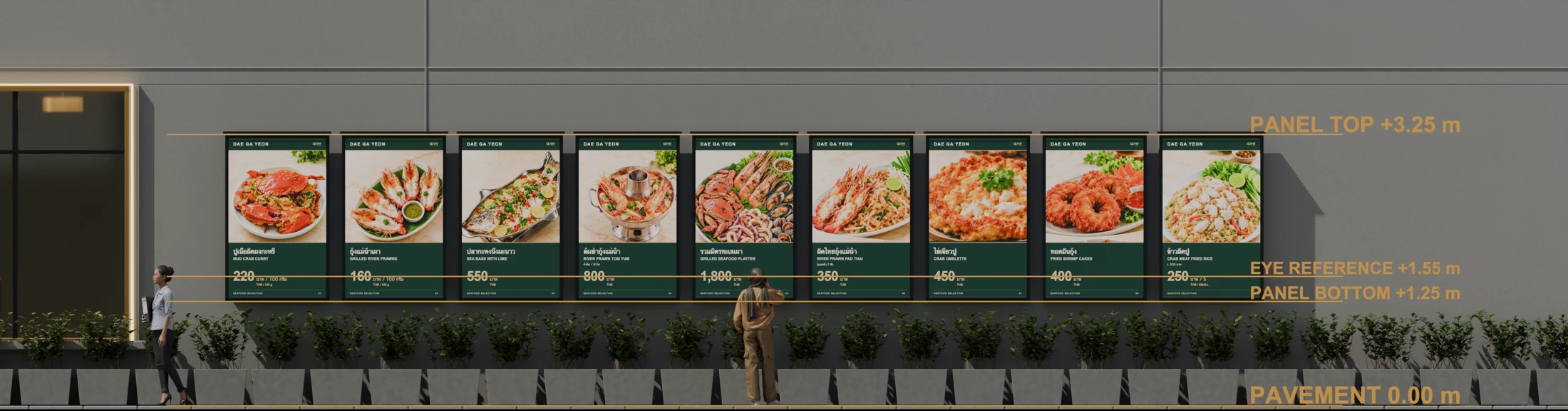

03 / HUMAN SCALE
ป้ายอยู่สูงเท่าไรจากพื้น?
ใช้ระดับทางเท้าเป็นจุดอ้างอิง เพื่อดูตำแหน่งราคา ภาพอาหาร และความสูงคน
1.25 mขอบล่างป้ายจากทางเท้า
1.55 mระดับสายตาอ้างอิง
3.25 mขอบบนป้ายจากทางเท้า
9.40 mความสูงด้านหน้าจากลาน
↳
คงขนาดอาคารและเมนูจาก V7: ราคาอยู่ประมาณ 1.50 ม. ชื่อเมนู 1.85 ม. กระถาง 0.44 ม. คน 1.65–1.80 ม. อาคารทั้งบล็อกประมาณ 14 × 47 ม. เป็นค่าประเมินจากภาพ ไม่ใช่ผลสำรวจหน้างาน
05 / FROM DESIGN TO SITE
สิ่งที่ต้องตรวจ ก่อนผลิตจริง
แบบนี้ช่วยพิจารณารูปลักษณ์ สัดส่วน และทางเลือกวัสดุ รายละเอียดติดตั้งต้องอ้างอิงโครงสร้างจริง
ผนังและแรงยึด
ตรวจชนิดผนัง ตำแหน่งเสาและคาน ออกแบบโครงย่อย พุก และแรงลมตามสภาพพื้นที่ ห้ามยึดกับวัสดุกรุผิวโดยไม่มีโครงสร้างรองรับ
ไฟฟ้าและการซ่อม
เลือกอุปกรณ์ภายนอกอาคาร จัดสายดินและอุปกรณ์ป้องกันไฟรั่ว แยกวงจรและเปิดซ่อมได้ ตรวจการระบายน้ำและความร้อนของกล่องไฟ
การมองเห็นและทางเดิน
ทดลองพิมพ์จริงและดูจากระยะใช้งาน ตรวจแสงแยงตา เงาพุ่มไม้ ระยะยื่นโคม และแนวเขตทางเดิน ก่อนยืนยันตำแหน่งติดตั้ง
ไฟล์ส่งช่าง · เฉพาะ Seafood 150 ซม.
PDF ภาษาไทย 6 หน้า และชุด ZIP: SVG / DXF ขนาดจริง 1:1 + ตารางขนาด + โมเดลเฉพาะป้าย ไม่รวม SPA และเมนูอาหาร
ดาวน์โหลดชุดไฟล์ส่งช่าง ZIP ↓
ใช้ยืนยันขนาด เสนอราคา และจัด shop drawing ต่อ ช่างต้องตรวจหน้างาน ออกแบบจุดยึด และเตรียมค่าเผื่อ CAM ก่อนตัดหรือเจาะติดตั้ง
ภาพจำลองและกำลังไฟเป็นค่าประกอบการออกแบบ ไม่ใช่ผลสำรวจหน้างาน การคำนวณแสง หรือแบบก่อสร้างที่วิศวกรรับรอง
